FIRMWARE atmega8/16/32

Tujuan:

• Memasukan program bootloader agar bisa download program ke mikrokontroller AVR langsung lewat USB tanpa downloader ISP.

Pendekatan pemecahan masalah:

• USBaspLoader
• RobotUnyil
• USBnoobie
• USBasp

Alat dan bahan:

• AVR yang mau di "inject": atmega8 atau Atmega16 atau Atmega32.
• AVR downloader (boleh pake USBasb , AVR ISP MK II, AVR910, Parallel , Serial dll.)
• program/firmware USBasploader

• untuk ATmega8 , ATmega16 dan ATmega32 unduh disini atau disana

• komponen :

•  R 10k x 1

• R 2k2 x 1

• R 100 x 2

• Dioda zener 3,6V x 2

•  Crystal 16Mhz x 1

•  C 33 p x 2

• Push button x 2

• Soket USB x 1

• laptop / PC

Skema rangkaian:

• ATmega8

• ATmega16 atau Atmega 32

Implementasi:

• Membuat rangkaian tercetak pada PCB
• Merangkai komponen
•  Setting Fuse Bit Pada Microcontroller targetnya dengan AVR downloader.

• ATmega8

• High Fuse:  0xC0

•  Low Fuse: 0x9F

•  Lock Fuse: 0xCF

• ATmega16

•  High Fuse: 0xC0

•  Low Fuse: 0x9F

•  Lock Fuse : 0xCF

• ATmega32

•  High Fuse: 0xC2

•  Low Fuse: 0x9F

• Lock Fuse: 0xCF

• Memasukan Program/firmware bootloader USBaspLoader ke target dengan AVR downloader ( seperti download program biasa).
• Set Fusebit lagi seperti diatas.

Uji Coba:

• Hubungkan rangkaian ke laptop / PC
• Terdeteksi "USB device not recognized " : jangan panik dulu !
• Tekan tombol RESET 1 dan RESET 2 untuk booting
• Lepaskan tombol RESET1 tunggu 1 detik  kemudian lepaskan tombol RESET2
• Terdeteksi "USBasp" : good job !
• Install driver USBasp jika belum ada
• Gunakan software Kazama AVR downloader atau lainya untuk mencoba memasukan program
• Enjoy it !

Kelebihan:

• Tidak memerlukan downloader ISP lagi.
• Write FLASH
• Tidak memerlukan banyak komponen
• Praktis
• Open Source
• Port untuk I/O ke USB masih dapat digunakan untuk fungsi lain

Kekurangan:

• Memakan FLASH memori 2 kb.
• Tidak bisa membaca Fuse Bit
• Tiap kali kegiatan (Read flash/Write flash)harus kembali menekan tombol RESET untuk masuk ke mode bootloader lagi.

Catatan:

• it's work ! tested and modified by admin microku.blogspot.com
• untuk AVR lain ex: ATmega128 belum di test karena admin tidak punya atmega128..
• Source code : unduh saja USBaspLoader
• untuk atmega8535

Another bootloader

BootloadHID :

• firmware untuk atmega16, atmega32, atmega8
• skematik, fuse bit, cara pembuatan dan pengoperasian sama persis seperti diatas
• kelebihan: simple , tanpa driver
• software yang di gunakan untuk BootloadHID : HIDbootFlash.

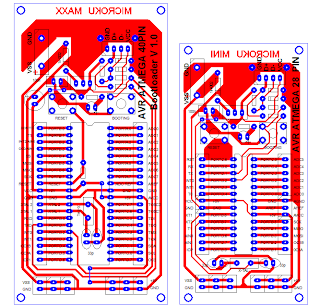

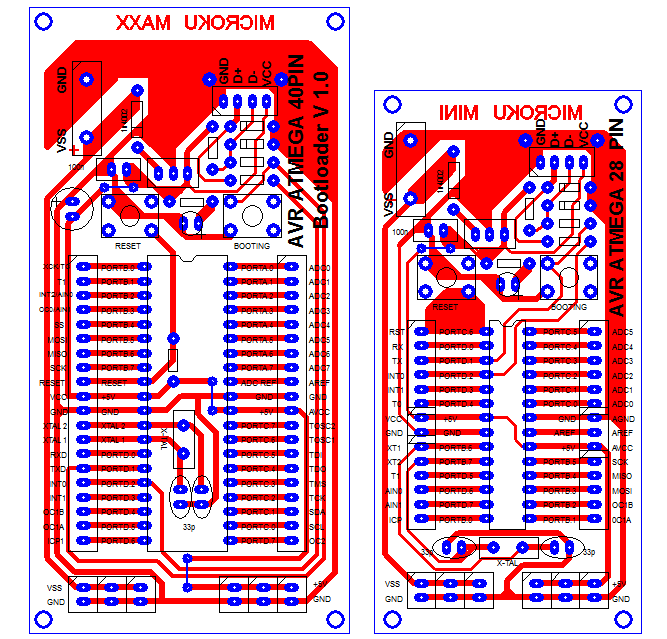

Contoh PCB:

download PCB software memakai PCB wizard
